| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | NetTAP® |
| إصدار الشهادات: | CCC, CE, RoHS |
| رقم الموديل: | NT-بي بي-4860G |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Can Discuss |
| تفاصيل التغليف: | الكرتون الخارجي بالإضافة إلى رغوة الداخلية |
| وقت التسليم: | 1-3 أيام عمل |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على العرض: | 100 مجموعة شهريا |
| واجهة VLAN Tag: | واجهة الوصول وصندوق البريد والهجين | إعادة توجيه الحزم: | آليات التبديل |
|---|---|---|---|
| تصفية الحزم: | تصفية حزم الوسيط مثل wireshark | علامة VLAN: | وضع علامة أو إلغاء علامة أو استبدال أو شريط |
| التطبيقات: | مركز بيانات الاتصالات والإذاعة والحكومة والمالية والطاقة والطاقة والبترول والمستشفى والمدرسة والشركا | الحلول ذات الصلة: | إخفاء البيانات ، إلغاء البيانات المكررة ، تشريح البيانات |
| تسليط الضوء: | انقر فوق شبكة vlan |
||
VLAN Tag VLAN Untag استبدال VLAN أو تجريد VLAN في وسيط حزم الشبكة وصنبور الشبكة
تضيف الواجهة علامات VLAN أو تحذفها من إطارات بيانات Ethernet التي ترسلها وتستقبلها ، اعتمادًا على نوع واجهة الواجهة وشبكة VLAN الافتراضية.
مقارنة بين أنواع مختلفة من الواجهات لإضافة أو تجريد علامات VLAN:
|
ما هو نوع كل نوع من واجهات التعامل مع إطارات البيانات؟ |
|||
|---|---|---|---|
|
نوع الواجهة |
رسالة Rx بدون معالجة العلامات |
رسالة Rx مع معالجة العلامات |
عملية إطار Tx |
| واجهة الوصول | استقبل الرسالة واكتب معرّف VLAN الافتراضي |
• تلقي الرسالة عندما يكون معرف VLAN هو نفسه معرف VLAN الافتراضي. • تجاهل النص عندما يختلف معرف VLAN عن معرف VLAN الافتراضي. |
قم أولاً بتجريد علامة PVID من الإطار ثم أرسلها. |
| واجهة صندوق السيارة |
• اكتب معرف VLAN الافتراضي واستقبل الرسالة عندما يكون معرف VLAN الافتراضي في قائمة معرفات VLAN المسموح لها بالمرور. • اكتب معرف VLAN الافتراضي وتجاهل النص عندما لا يكون معرف VLAN الافتراضي موجودًا في قائمة معرفات VLAN المسموح لها بالمرور. |
• استقبال النص عندما يكون معرف VLAN مدرجًا في قائمة معرفات VLAN التي تسمح الواجهة بتمريرها. • تجاهل النص عندما لا يكون معرف VLAN مدرجًا في قائمة معرفات VLAN التي تسمح الواجهة بالمرور من خلالها. |
• عندما يكون معرف VLAN هو نفسه معرف VLAN الافتراضي ومعرف VLAN الذي تسمح به الواجهة ، قم بإزالة العلامة وأرسل الرسالة. • عندما يكون معرف VLAN مختلفًا عن معرف VLAN الافتراضي ويكون معرف VLAN الذي تسمح به الواجهة ، احتفظ بالعلامة الأصلية وأرسل الرسالة. |
| واجهة هجينة |
• اكتب معرف VLAN الافتراضي واستقبل الرسالة عندما يكون معرف VLAN الافتراضي في قائمة معرفات VLAN المسموح لها بالمرور. • اكتب معرف VLAN الافتراضي وتجاهل النص عندما لا يكون معرف VLAN الافتراضي موجودًا في قائمة معرفات VLAN المسموح لها بالمرور. |
• استقبال النص عندما يكون معرف VLAN مدرجًا في قائمة معرفات VLAN التي تسمح الواجهة بتمريرها. • تجاهل النص عندما لا يكون معرف VLAN مدرجًا في قائمة معرفات VLAN التي تسمح الواجهة بالمرور من خلالها. |
يتم إرسال الرسالة عندما يكون معرف VLAN هو معرف VLAN الذي تسمح الواجهة بالمرور من خلاله.يمكنك استخدام الأوامر لتعيين ما إذا كنت تريد الإرسال بعلامة أم لا. |
يمكن رؤية عملية معالجة إضافة أو تجريد علامات VLAN من الواجهات المذكورة أعلاه:
1- عند استقبال إطارات البيانات بدون علامات VLAN ، ستقوم واجهة الوصول وواجهة Trunk والواجهة المختلطة بتسمية إطارات البيانات بعلامات VLAN.ومع ذلك ، ستحكم واجهة الوصول والواجهة الهجينة على ما إذا كان يُسمح لمقاطع الفيديو الخاصة بإطارات البيانات بالمرور عبر شبكة محلية ظاهرية (VLAN) ، بينما ستستقبلها واجهة الوصول دون قيد أو شرط.
2- عند استلام إطار بيانات بعلامة VLAN ، ستحدد واجهة الوصول وواجهة Trunk والواجهة المختلطة ما إذا كان سيتم استقبال إطار البيانات بناءً على ما إذا كان VID لإطار البيانات هو VLAN الذي يُسمح له بالمرور (the VLAN التي يُسمح لواجهة الوصول بالمرور من خلالها هي شبكة VLAN الافتراضية).
3- عند إرسال إطارات البيانات:
- تجرد واجهة الوصول علامة VLAN مباشرة من إطار البيانات.
- ستزيل واجهة Trunk علامات VLAN من إطار البيانات فقط إذا كان VID في إطار البيانات يساوي PVID للواجهة.
- تحدد الواجهة الهجينة ما إذا كان سيتم تجريد علامة VLAN من إطار البيانات بناءً على التكوين على الواجهة.
لذلك ، لا تحتوي إطارات البيانات المرسلة بواسطة واجهة Access بالتأكيد على علامات.بالنسبة لإطارات البيانات المرسلة بواسطة واجهة Trunk ، لا يحتوي إطار بيانات VLAN واحد فقط على علامات ، بينما تحتوي الإطارات الأخرى على علامات VLAN.بالنسبة لإطارات البيانات المرسلة بواسطة الواجهة المختلطة ، يمكن تعيين بعض إطارات بيانات VLAN بعلامات ، بينما لا تحتوي بعض إطارات بيانات VLAN على علامات.
العديد من آليات إعادة توجيه الحزم الشائعة الاستخدام أثناء إضافة أو تجريد علامات VLAN:
1- تبديل العمليات
2- التبديل السريع
3- Cisco Express Forwarding باختصار CEF
4- التحويل الأمثل والموزع
5- تحويل Netflow

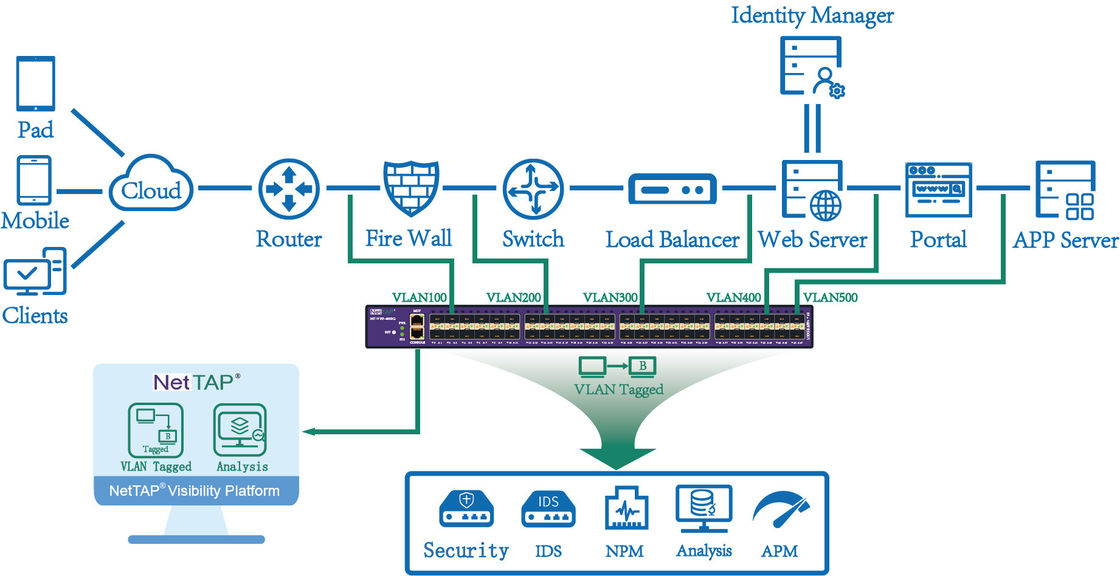

وسطاء حزم الشبكة (NPBs) علامة VLAN ، تطبيق VLAN Stripping
| NT-VPP-4860G NetTAP® المعلمات الوظيفية NPB | |||
| واجهة الشبكة | 10 جي |
48 * فتحات SFP + ، تدعم 10GE / GE ； دعم الألياف وضع واحد / متعدد |
|
|
خارج النطاق واجهة MGT |
1 * 10/100 / 1000M منفذ كهربائي ； | ||
| وضع النشر | بصري | دعم، سند، تأييد | |
| مرآة سبان | دعم، سند، تأييد | ||
| وظيفة النظام | معالجة حركة المرور الأساسية | تكرار حركة المرور / التجميع / التوزيع | دعم، سند، تأييد |
| استنادًا إلى IP / بروتوكول / منفذ ترشيح سبعة مجموعات لتعريف حركة المرور | دعم، سند، تأييد | ||
| مباراة UDF | دعم، سند، تأييد | ||
| علامة VLAN / استبدال / حذف | دعم، سند، تأييد | ||
| تعريف بروتوكول 3G / 4G | دعم، سند، تأييد | ||
| فحص صحة الواجهة | دعم، سند، تأييد | ||
| دعم غير مرتبط بتغليف إيثرنت | دعم، سند، تأييد | ||
| القدرة على المعالجة | 480 جيجابت في الثانية | ||
| معالجة حركة المرور الذكية | الطابع الزمني | دعم، سند، تأييد | |
| إزالة العلامة | دعم تجريد رأس VxLAN و VLAN و MPLS | ||
| إزالة ازدواجية البيانات | واجهة الدعم / السياسة | ||
| تقطيع الحزم | سياسة الدعم | ||
| إزالة حساسية البيانات | سياسة الدعم | ||
| إعادة تنظيم الأنفاق | دعم، سند، تأييد | ||
| تحديد بروتوكول طبقة التطبيق |
دعم FTP / HTTP / POP / SMTP / DNS / NTP / BitTorrent / SYSLOG / MYSQL / MSSQL وما إلى ذلك |
||
| التعرف على حركة مرور الفيديو | دعم، سند، تأييد | ||
| القدرة على المعالجة | 40 جيجابت في الثانية | ||
| كهربائي (1 + 1 نظام طاقة زائدة عن الحاجة- RPS) | معدل تردد امدادات الطاقة | AC-50 هرتز | |
| معدل الإدخال الحالي | AC-3A / DC-10A | ||
| معدل القوة | ماكس 250 واط | ||
| بيئة | درجة حرارة العمل | 0－50 ℃ | |
| درجة حرارة التخزين | -20-70 ℃ | ||
| رطوبة العمل | 10٪ -95٪ ، بدون تكاثف | ||
| تكوين المستخدم | تكوين وحدة التحكم | واجهة RS232 ، 115200،8 ، N ، 1 | |
| مصادقة كلمة المرور | دعم، سند، تأييد | ||
| ارتفاع الهيكل | (يو) | 1U 445 مم * 44 مم * 402 مم | |
